毅硕HPC | InfiniBand网络在HPC集群中的核心应用

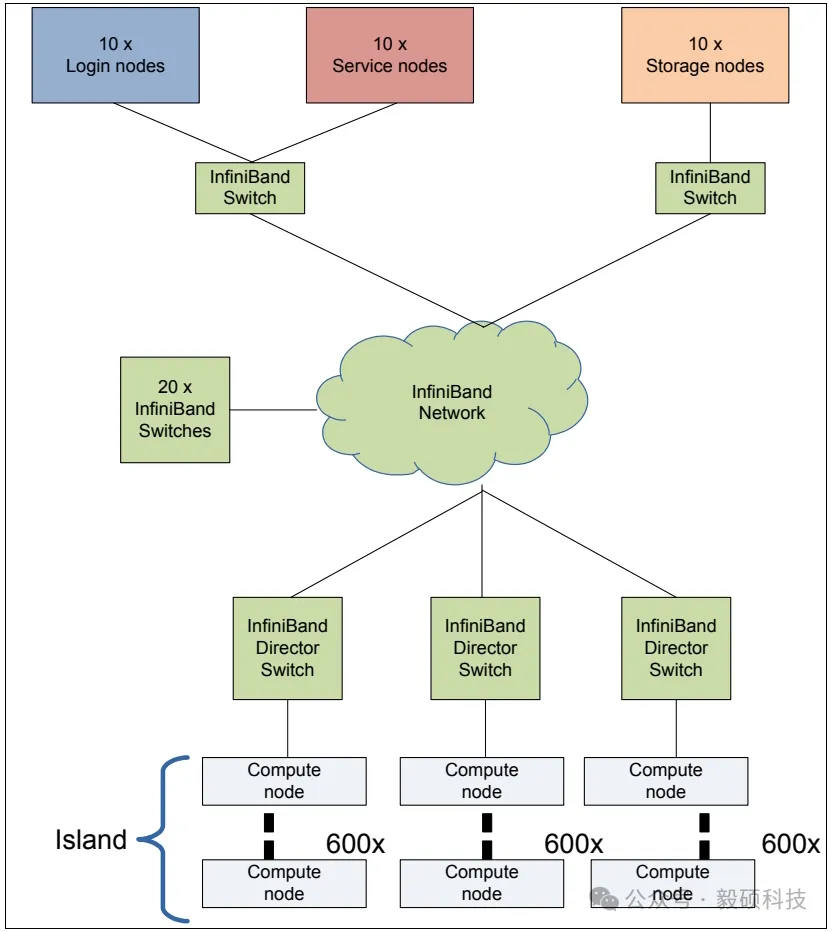

# 一、引言: HPC 离不开 InfiniBand 网络是高性能计算集群的“神经系统”——它决定了计算资源的协同效率、应用的可扩展性,以及最终的科学发现速度。在众多网络技术中,InfiniBand(IB)凭借其超低延迟、高带宽和硬件级卸载能力,已成为HPC领域的黄金标准。据TOP500最新统计,超过65%的顶级超算系统(包括Frontier、Fugaku等)均采用InfiniBand作为主干网络,这绝非偶然。本文将从设计案例、实施过程、后期运维三个维度,系统阐述InfiniBand在HPC中的具体应用,帮助您构建更高效、更可靠的计算基础设施。 在HPC环境中,网络性能直接决定应用效率。传统以太网(如100GbE)虽普及,但其软件协议栈开销大、延迟高(通常>10微秒),难以满足大规模并行计算需求。而InfiniBand通过硬件级创新解决了这一瓶颈,其重要性体现在以下核心维度: ## 1\. 超低延迟与高吞吐 * 延迟:InfiniBand的端到端延迟可低至0.5–1.5微秒(HDR 200Gb/s标准),比RoCEv2(基于以太网的RDMA)低3–5倍。在气候模拟、分子动力学等HPC场景中,节点间需频繁交换小数据包(如MPI\_Allreduce操作)。以10,000节点集群为例,延迟每降低1微秒,整体模拟时间可缩短5–10%(实测数据:NVIDIA Quantum-2 HDR集群在LAMMPS应用中加速比达1.8x)。 * 带宽:当前主流HDR标准提供200 Gb/s双向带宽(单端口),且支持聚合链路(如4x HDR = 800 Gb/s)。 AI训练和基因组学分析需处理PB级数据。例如,ResNet-50训练中,IB网络将数据传输时间从以太网的2.1小时压缩至0.7小时)。 ## 2\. 远程直接内存访问(RDMA) * InfiniBand原生支持RDMA,允许节点绕过CPU直接读写远程内存,减少90%以上协议栈开销。在OpenFOAM流体仿真中,RDMA使CPU利用率从70%降至20%,释放核心资源用于计算,整体吞吐提升35%。 ## 3\. 可扩展性与容错性 * 通过自适应路由算法(如Adaptive Routing in Subnet Manager)和无损网络设计,IB可稳定扩展至10,000+节点(如Summit超算使用IBM Spectrum Scale + IB)。以太网需依赖DCB/PFC实现无损传输,配置复杂且易引发死锁;IB的硬件流控(Credit-Based)天然避免拥塞。 * * * # 二、InfiniBand网络设计案例 ## 案例一:小型解决方案(约10节点) 此案例适用于入门级HPC或AI集群,目标是实现一个简单、高性价比的基础架构。 **1\. 架构与硬件组件:** * 计算网络:使用1台40端口(1U规格)的InfiniBand交换机作为核心,构建一个简单的星型拓扑。 * 节点:包括6台计算节点、1台登录节点、1台存储节点和2台管理节点(用于高可用)。 * 管理网络:使用1台1GbE以太网交换机,用于操作系统安装、监控和带外管理。 * 存储网络:使用1台10GbE以太网交换机,连接存储节点。此时存储流量不经过InfiniBand网络。  **2\. 部署与配置要点:** * 物理布局:为优化线缆长度,将InfiniBand交换机部署在机架中部位置。 * 网络隔离:InfiniBand网络专门用于计算节点间的高速通信(IPC)和登录节点接入。管理、存储流量通过独立的以太网网络,避免对计算网络造成干扰。 * 配置流程: * 为所有服务器的InfiniBand主机通道适配器(HCA)安装驱动和OFED软件栈。 * 配置并启动子网管理器(Subnet Manager)。在小型单交换机网络中,子网管理器可运行在任一节点(如管理节点)上,负责为所有端口分配LID并设置路由。 * 使用`ibstat`、`ibhosts`、`ibswitches` 等命令验证网络发现和连通性。 * 配置管理网络IP地址,确保所有节点可被管理。 ## 案例二:中型解决方案(约50节点) 当集群规模扩大,单个交换机的端口不足时,需要升级为多交换机、非阻塞的拓扑结构。 **1\. 架构与硬件组件升级:** * 计算网络拓扑:采用两层非阻塞胖树(Fat-Tree)拓扑。使用5台40端口的InfiniBand交换机,其中2台作为脊(Spine)层交换机,3台作为叶(Leaf)层交换机。 * 节点扩展:计算节点增至50台,登录节点增至2台,存储节点增至2台。 * 存储网络变更:存储节点直接接入InfiniBand网络,以提供更高的存储I/O性能,同时省去独立的10GbE存储网络交换机。 * 管理网络:仍保留1GbE以太网用于带外管理。 **2\. 部署与配置要点:** * 拓扑构建: * 所有计算节点、登录节点和存储节点连接到3台叶交换机。 * 每台叶交换机使用一定数量的端口作为上行链路(Uplinks),连接到2台脊交换机。 * 确保上行链路的总带宽不低于所有下行链路(连接节点)的总带宽,以实现“非阻塞”。 * 子网管理器配置:在更复杂的多交换机网络中,子网管理器的角色至关重要。它需要计算整个胖树拓扑的最佳无环路由表,并下发给所有交换机。通常需要配置主备子网管理器以实现高可用。 * 规模与成本权衡:从单交换机扩展到多交换机胖树拓扑并非线性增长,会引入额外的交换机间连线成本和更复杂的管理。此设计最多可支持60个节点(5台交换机 * 40端口 / 上行链路比例)。 ## 案例三:大型与超大型解决方案(数百至上千节点) 对于超大规模集群,需要使用导向器级(Director)交换机和“岛屿(Island)”架构来管理复杂性和成本。 **1\. 架构核心——岛屿与导演交换机:** * 导向器级交换机:一种高密度、模块化的机箱式交换机,可提供高达800个端口。它用内部背板替代了大量外部交换机间连线,极大简化了布线和管理。 * 岛屿架构:将整个大规模集群划分为多个“岛屿”。每个岛屿内部使用导向器级交换机或一组叶交换机,构建一个完全非阻塞的网络。岛屿之间通过有限带宽的链路连接,形成一个有阻塞因子的上层网络。 * 设计示例:一个包含1800个计算节点的集群被分为3个岛屿,每个岛屿600个节点。  * 每个岛屿使用1台800端口的导向器级交换机。 * 600个端口用于连接本岛屿的计算节点。 * 200个端口作为上行链路,用于连接其他岛屿或核心存储/登录节点区域。 * 岛屿间的阻塞因子为1:3,意味着当所有节点跨岛屿通信时,每个节点只能获得其端口带宽的1/3。但岛屿内部的通信享有全带宽。 **2\. 部署与配置要点:** * 分层管理:管理架构也需分层,例如设置全局主管理节点和每个岛屿的子管理节点。 * 作业调度器感知:作业调度器(如Slurm)必须感知网络拓扑。对于需要高带宽的作业,调度器应尽量将任务分配在同一个岛屿内,以利用全带宽;对于通信需求不高的作业,可以跨岛屿调度以充分利用整个集群资源。 * 扩展升级:若需在一个岛屿内容纳超过一台导向器级交换机端口数的节点(如>800),则需在导演交换机下层再增加一层叶交换机(ToR交换机),形成三层胖树拓扑。 * 运维工具:在大规模网络中,使用`ibnetdiscover`、`iblinkinfo`、`sminfo`等工具进行拓扑发现和状态监控至关重要。带外管理网络是故障诊断和恢复的生命线。 * * * # 三、InfiniBand网络实施全流程 实施IB网络需严谨规划,避免“高开低走”。以下基于10+个HPC集群部署经验,提炼出可复用的六步实施法,聚焦易错点与优化技巧。 **阶段1:需求分析与拓扑设计** * 关键问题: |问题|调查方式|决策影响| |--|--|--| |主要运行哪些HPC应用?|查阅历史作业日志(Slurm sacct)或使用perf采样MPI通信频率|若MPI_Allreduce占比 >30%,需高吞吐IB;若以单节点计算为主(如AI推理),可降配| |平均并发任务数是多少?|统计峰值并行度(如MPI进程总数)|决定交换机端口密度与LID空间分配| |是否涉及GPU直连通信?|检查是否启用NCCL、cuMPI等库|必须支持GPUDirect RDMA,否则性能损失达40%+| * 量化通信模式:使用`ibnetdiscover`或`osu_latency`预测试现有集群的MPI通信特征(如点对点/集体通信比例)。 * 使用`osu_bench_ 套件中的 _osu_latency_, _osu_bw`, `osu_allreduce` 进行通信模式预测试。 * 示例命令(跨两个节点测试点对点延迟): ``` # 节点A启动服务端 ./osu_latency -d ibv # 节点B启动客户端 ./osu_latency -d ibv 10.10.1.1 ``` 选择拓扑: * 中小型集群(<500节点):推荐Fat-Tree(低成本,易管理)。 * 优点:结构简单、路径唯一、易于管理 * 缺点:交换机数量随规模平方增长,成本高 * 设计要点: * 设每台叶交换机(Leaf)连接 N 台服务器 → 共需 Leaf 数量 = 总节点数 / N * 核心交换机(Spine)数量 ≥ N,确保任意两叶间有直达路径 * 推荐比例:3:1 oversubscription ratio(即上行带宽 : 下行带宽 ≤ 1:3) * 大型集群(>500节点):采用Dragonfly+(NVIDIA Quantum-2支持),减少交换机层级,提升扩展性。 * 优点:极低直径(diameter=3)、高容错、节能 * 组成单元: * Group:一组本地互连的节点(如一个机柜) * Router Links:组间长跳连接(Global hops) * 优势:仅需少量全局链路即可实现全连通,大幅减少电缆长度和功耗 * 厂商支持:NVIDIA Quantum-2 UFM Fabric Manager 原生支持自动路由优化 避免“过度设计”——若应用以本地计算为主(如单节点GPU渲染),IB收益有限;优先用于跨节点通信密集型场景。 ## 阶段2:硬件选型与采购 * 核心组件清单: |组件|推荐型号(2024)|关键参数要求|备注| |--|--|--|--| |HCA网卡|NVIDIA ConnectX-7 MCX753105A-HDAT|支持HDR 200Gb/s, PCIe Gen5 x16, GPUDirect RDMA|计算节点必配;登录/管理节点可用ConnectX-6 Dx| |IB交换机|NVIDIA Quantum-2 QM9700-S48|48端口HDR 200Gb/s, 自适应路由引擎, 内置UFM Agent|单台可覆盖一个标准机柜(42U)| |线缆|OM4多模光纤(LC-LC)|长度≤100m时用光纤;>100m考虑单模或Active Optical Cable (AOC)|切勿使用铜缆——信号衰减严重且发热大| |管理服务器|至少1台专用主机|安装UFM或OpenSM,双网卡(管理网+IB控制面)| | * 成本优化技巧: * 对非关键节点(如登录节点),可混用EDR 100Gb/s网卡,但计算节点必须统一HDR标准。 * 通过NVIDIA NGC获取免费软件栈(如HPC-X),避免额外授权费用。 ## 阶段3:软件配置与子网管理 核心步骤: **1\. 安装MLNX\_OFED驱动(所有节点):** ``` # MLNX_OFED 是 Mellanox/NVIDIA 提供的官方驱动栈,包含内核模块、用户态库、诊断工具。 # 下载 wget https://www.mellanox.com/downloads/ofed/MLNX_OFED-5.8-3.0.7.0/MLNX_OFED_LINUX-5.8-3.0.7.0-rhel8.7-x86_64.tgz tar -xzf MLNX_OFED_LINUX-*.tgz cd MLNX_OFED_LINUX-* # 安装 sudo ./mlnxofedinstall --all --upstream-libs --dpdk --fw-update ``` * `--all`:安装全部组件(包括RDMA core、IPoIB、SR-IOV) * `--dpdk`:若需DPDK加速则添加 * `--fw-update`:自动升级HCA固件至最新稳定版 **2\. 重启并验证:** ``` sudo /etc/init.d/openibd restart sudo modprobe mlx5_core # 验证设备识别 ibstat # 输出应显示:State: Active, PHY state: LinkUp, Rate: 200 Gb/sec (HDR) ``` 常见问题处理: * 错误:modprobe: FATAL: Module mlx5_core not found → 检查内核版本兼容性(MLNX_OFED 5.8 支持 Kernel 4.18~5.14) → 使用 `--force`参数强制安装匹配驱动 * 警告:Detected active RDMA devices but no IPoIB devices created → 手动加载IPoIB模块:`sudo modprobe ib_ipath` **3\. 配置子网管理器(Subnet Manager, SM):** InfiniBand网络需要至少一个SM来分配LID、管理路由、监控链路状态。 * 在主管理节点启动OpenSM (Primary SM): ``` sudo opensm -g 0x8001 \ -B \ # 后台运行 -s 0 \ # 主SM优先级最高 -e 0 \ # 不启用enhanced port 0 -r 1 \ # 启用自适应路由(Adaptive Routing) -G 1 \ # 启用组播优化 -L 4 \ # LID范围:动态分配4级(最多65535个) -F 1 \ # 启用FLIT流控 -C minhops # 路由策略:最短路径优先 ``` * 配置文件优化(`/etc/opensm/opensm.conf`) ``` # 固定关键端口的LID(如登录节点) guid_lid_map = { 0x0002c90300abcdef: 1, 0x0002c90300fedcba: 2 } # SL to VL映射(避免拥塞) sm_sl2vl = 0=0,1=0,2=0,3=0 # 启用分区(Partition-based security) partitions = { "default=0xffff; ipoib=0x8001" } ``` * 加入开机自启 ``` sudo systemctl enable opensm sudo systemctl start opensm ``` ## 阶段4:性能调优与验证 **1\. 基础参数调优** * 关闭不必要服务 ``` sudo systemctl stop firewalld # 防火墙会干扰IB流量 sudo systemctl disable firewalld sudo echo 'net.ipv4.ip_forward=0' >> /etc/sysctl.conf ``` * CPU亲和性绑定(NUMA优化) ``` # 将HCA中断绑定到同一NUMA节点的CPU sudo sh -c "echo 2 > /proc/irq/$(grep mlx5 /proc/interrupts | awk '{print $1}' | tr -d ':')/smp_affinity_list" # 设置进程调度策略(MPI作业) export OMPI_MCA_btl=self,sm,tcp,vader export UCX_NET_DEVICES=mlx5_0:1 export UCX_TLS=rc,mm,shm ``` * MTU设置(必须) ``` # 查看当前MTU ip link show ib0 # 设置最大MTU(HDR下为65520字节) sudo ip link set dev ib0 mtu 65520 ``` **2\. 基础测试工具** `ibping`(检测端到端延迟)、`ibstatus`(检查端口状态)。 |测试类型|工具|目标值(HDR 200Gb/s)| |--|--|--| |点对点延迟|ibping|< 1.2 μs| |单向带宽|ib_send_bw|> 180 Gb/s| |双向带宽|ib_write_bw -a|> 170 Gb/s(双向)| |多对一压力|ibstress|无丢包,错误计数=0| |MPI综合|IMB-MPI1(Intel MPI Benchmark)|Allreduce @ 1KB: < 8μs| * 如带宽测试: ``` # 在节点A运行接收端 ib_send_bw -d mlx5_0 -F # 在节点B运行发送端(测试双向带宽) ib_send_bw -d mlx5_0 -F 10.10.1.1 ``` * 达标阈值: * HDR 200Gb/s:单向带宽 > 180 Gb/s,延迟 < 1.2 μs(空载)。 * 若未达标:检查MTU(必须设为65520)、关闭防火墙、确认CPU亲和性(taskset -c 0-7绑定测试进程)。 ## 阶段5:HPC系统集成 * 与 Slurm 作业调度器整合: 在`slurm.conf`中设置: ``` # 启用PMI-2协议(支持IB原生通信) LaunchParameters=use_pif # 设置树形宽度匹配IB拓扑 TreeWidth=128 # 指定默认网络接口 CommunicationType=ext_sctp ExtSctpHostAddress=ib0 ``` * 启用GPU Direct RDMA(GPU内存零拷贝): 允许GPU显存直接通过IB传输,绕过CPU内存,减少延迟30%以上。 前提条件: * GPU驱动 ≥ R515 * CUDA Toolkit ≥ 11.7 * MLNX_OFED ≥ 5.5 * 应用使用支持GDR的库(NCCL、cuFile、cuMPI) 验证是否启用: ``` nvidia-smi rdmatest # 输出应包含:"RDMA is supported and enabled" ``` ## 阶段6:安全加固 * 启用分区(Partition):通过SM配置GUID-based分区,隔离不同项目组流量。 ``` # 创建项目专属分区(P_Key=0x8001) opensm -p 0x8001 -G 1 # 在节点上加入特定分区 sudo ip link set ib0 down sudo ibportstate 1 init sudo ibportstate 1 armed pkey=0x8001 sudo ip link set ib0 up ``` * 禁用未使用端口:`ibportstate 1 DOWN`(防止未授权接入)。 * * * # 四、后期运维监控 IB网络的运维核心是预防性监控和快速故障定位。以下基于NVIDIA UFM和开源工具链,提供可落地的运维框架。 ## 1\. 监控体系 * 必备工具栈: |工具|用途|关键命令/指标| |--|--|--| |UFM(Unified Fabric Manager)|全栈监控(商业版)|ufm monitor --health(实时拓扑健康度)| |ibnetdiscover|拓扑自动发现|ibnetdiscover > fabric.topo| |PerfTest|持续性能基线测试|ib_send_bw -d mlx5_0 -F -D 10(每10分钟轮询)| |Grafana+Prometheus|自定义仪表盘|采集ibstats的ErrorCounters| * 黄金指标阈值: * 端口错误计数(`ibportcounters -vv`):`SymbolErr` > 0 需立即检查光纤。 * 吞吐波动:单节点带宽 < 150 Gb/s(HDR)时触发告警。 * 运维技巧:在Prometheus中配置: ``` rules: - alert: IB_Bandwidth_Drop expr: ib_send_bw < 150 # 单位Gb/s for: 5m labels: severity=warning ``` ## 2\. 常见故障与根因分析 |故障现象|可能原因|诊断命令|解决方案| |--|--|--|--| |MPI作业卡死|SM未运行或LID冲突|opensm -s|重启SM并检查opensm.log| |带宽骤降(<100 Gb/s)|MTU不匹配或CPU过载|ibdev2netdev + top|统一MTU=65520,绑定中断到NUMA节点| |端口频繁UP/DOWN|光纤弯曲或交换机过热|ibcheckerrors -s|更换光纤,清理交换机滤网| |GPU Direct RDMA失效|驱动版本不兼容|nvidia-smi rdmatest|升级MLNX_OFED至5.8+| ## 3\. 升级与扩展策略 * 无缝扩容: * 新增节点时,先在SM中预留LID范围(`opensm -L 4 -F 1`)。 * 使用`ibdev2netdev`验证新节点端口状态。 * 切勿直接重启SM——通过`opensm -g`热加载新配置。 * 版本升级: * 遵循“交换机→HCA→驱动”顺序升级(如EDR→HDR需先换交换机)。 * 利用UFM的Fabric Validation功能预检兼容性。 ## 4\. 运维策略:建立HPC网络SOP * 每月执行:`ibchecknode`(节点健康扫描)、`ibcheckerrors -v`(错误归档)。 * 每季度:压力测试(`ibstress`模拟10,000节点通信)。 * 文档化:维护`fabric.topo`和`opensm.conf`变更日志,与计算团队共享。 * * * # 五、InfiniBand——HPC未来的确定性选择 在AI与HPC融合的浪潮下,网络性能已成为科学计算的“新摩尔定律”。InfiniBand不仅解决了传统网络的延迟与带宽瓶颈,更通过RDMA和智能拓扑管理,将HPC集群的效率推向极致。 本文从实施细节到运维实践,反复验证了一个事实:当您的应用规模突破百节点,InfiniBand不是成本,而是ROI最高的投资。
