毅硕HPC | Lustre文件系统在HPC集群中的部署实战

在高性能计算（HPC）领域，计算能力（算力）与数据吞吐能力（I/O）始终是相辅相成的。随着并行计算规模的扩大，传统的NAS存储往往会成为系统的瓶颈。Lustre作为一种开源的、分布式并行文件系统，凭借其卓越的可扩展性和极高的I/O吞吐量，成为了全球Top 500超算中心的首选。

* * *

# 一、 为什么HPC离不开Lustre？

在典型的HPC任务中（如气象预报、基因测序、流体力学模拟），成百上千个计算节点需要同时读写同一份数据集。Lustre的核心优势在于：

1.  高带宽与高并发：通过将数据条带化（Striping）分布在多个存储服务器上，实现并发访问。

2.  元数据与数据分离：独立处理文件索引与实际数据，极大提升了文件查找与读写效率。

3.  横向扩展能力：支持在线增加存储节点，容量可达PB级甚至EB级。

* * *

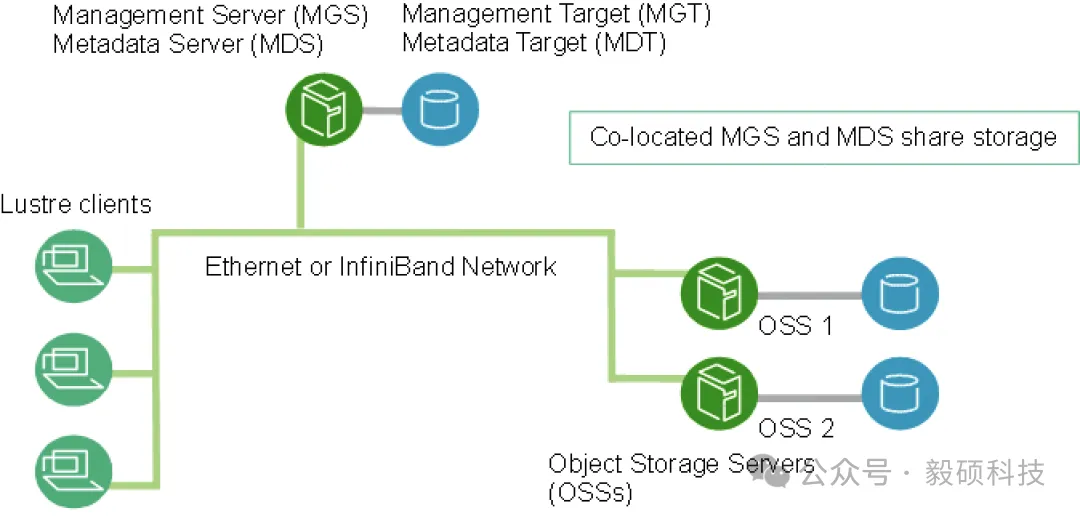

# 二、 Lustre核心架构拆解

在部署之前，必须理解其三大核心组件：

*   MDS (Metadata Server)：元数据服务器。负责管理文件系统的目录结构、权限、文件布局。其后端的存储实体称为MDT。

*   OSS (Object Storage Server)：对象存储服务器。负责存储实际的文件内容。其后端的存储实体称为OST。

*   Lustre Client：计算节点通过客户端挂载Lustre分区，像使用本地硬盘一样使用分布式存储。

![图片](/media/202601/1adcc9d42adf43d68713467cedf09dc09931.png)

* * *

# 三、 部署实战：从零搭建Lustre环境

## 1\.  环境准备

*   操作系统：建议使用RHEL/CentOS 7.x或Rocky Linux 8.x。

*   内核要求：Lustre服务器端需要安装经过补丁修改的特制内核。

*   网络：建议使用InfiniBand (IB) 或10/25/100G以太网。

## 2\.  安装Lustre软件包

在MDS和OSS节点上配置Whamcloud Lustre官方Repo并安装（组合节点，MGS、MDS和OSS部署在同一台虚拟机）：

*   MDS节点配置Whamcloud Lustre Server和e2fsprogs源：`nano /etc/yum.repos.d/lustre.repo`

```
[lustre-server]
name=Lustre Server
baseurl=https://downloads.whamcloud.com/public/lustre/lustre-2.15.3/el8.8/server/
gpgcheck=0
enabled=1

[e2fsprogs-wc]
name=e2fsprogs-wc
baseurl=https://downloads.whamcloud.com/public/e2fsprogs/latest/el8/
gpgcheck=0
enabled=1
```

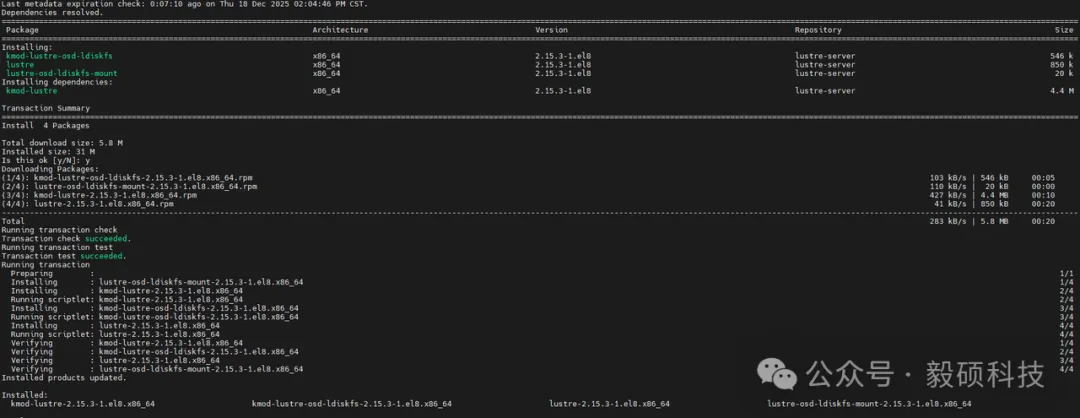

*   MDS节点安装Lustre Server：

```
# 先安装patch后的内核：
dnf install -y kernel-4.18.0-477.10.1.el8_lustre kernel-headers-4.18.0-477.10.1.el8_lustre kernel-core-4.18.0-477.10.1.el8_lustre
# 安装Lustre Server
dnf install -y lustre lustre-osd-ldiskfs-mount kmod-lustre-osd-ldiskfs
```

![图片](/media/202601/eeef501d4536434c9f1e91c17775e59d5435.png)

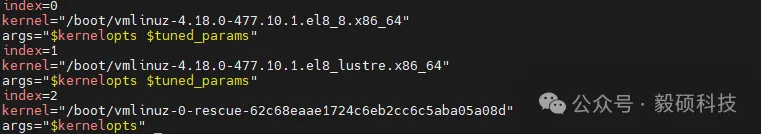

安装成功后查看当前默认使用的内核： `grubby --info=ALL | grep -E "kernel|index"`

![图片](/media/202601/4b9a96b6d1d84dea876c10180c85a9d46077.png)

按索引设置默认内核为lustre：`grubby --set-default-index=1` 。

确定当前引导模式，重新生成配置文件：

```
[ -d /sys/firmware/efi ] && echo "EFI Mode" || echo "Legacy Mode"

# 输出EFI Mode 则执行：
grub2-mkconfig -o /boot/efi/EFI/redhat/grub.cfg

# 输出Legacy Mode 则执行
grub2-mkconfig -o /boot/grub2/grub.cfg
```

![图片](/media/202601/ad011350fdb84820b25e8af9f3a5bdb95909.png)

重启系统，若提示内核非法的签名，关闭secure boot再重启系统。执行`uname -r`查看是否设置成功：

```
4.18.0-477.10.1.el8_lustre.x86_64
```

*   计算节点上配置Whamcloud Lustre Client源：`nano /etc/yum.repos.d/lustre.repo`

```
[lustre-client]
name=Lustre Client
baseurl=https://downloads.whamcloud.com/public/lustre/lustre-2.15.3/el8.8/client/
gpgcheck=0
enabled=1
```

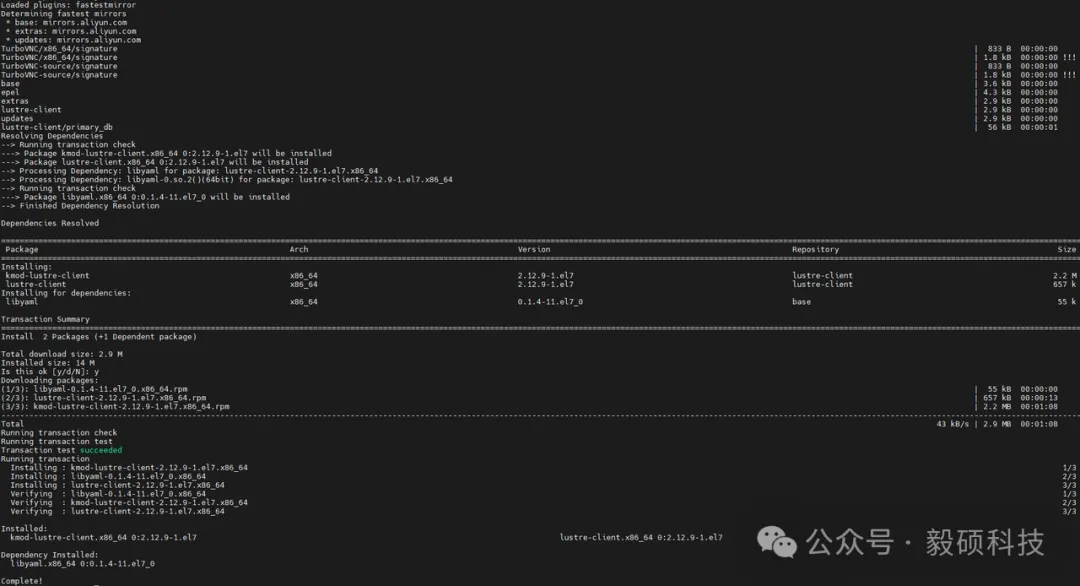

*   计算节点安装Lustre Client

```
yum install -y lustre-client kmod-lustre-client
```

![图片](/media/202601/cb317de1d96f44d1a3b91bf5b0576e1e9239.png)

## 3\.  格式化并初始化存储

这是部署的关键步骤，使用`mkfs.lustre`命令。

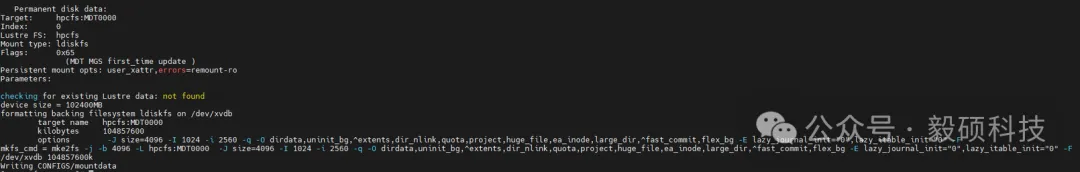

*   在MDS上初始化MDT：

```
# --mgs 表示同时作为管理服务器，--mdt 表示元数据目标
modprobe ldiskfs
mkfs.lustre --fsname=hpcfs --mgs --mdt --index=0 /dev/xvdb
mkdir /mnt/mdt && mount -t lustre /dev/xvdb /mnt/mdt
```

![图片](/media/202601/db53aeae90394e3d914a9b9095d36a587298.png)

可以看到：

```
# df -h
Filesystem             Size  Used Avail Use% Mounted on
devtmpfs               4.8G     0  4.8G   0% /dev
tmpfs                  4.8G     0  4.8G   0% /dev/shm
tmpfs                  4.8G   17M  4.8G   1% /run
tmpfs                  4.8G     0  4.8G   0% /sys/fs/cgroup
/dev/mapper/rhel-root   70G   20G   51G  28% /
/dev/xvda2            1014M  352M  663M  35% /boot
/dev/mapper/rhel-home   41G   15G   27G  36% /home
/dev/xvda1             599M  5.8M  594M   1% /boot/efi
tmpfs                  971M     0  971M   0% /run/user/1001
manage01:/slurm-data    17G  7.2G  9.9G  43% /slurm-data
tmpfs                  971M     0  971M   0% /run/user/0
/dev/xvdb               56G  5.6M   51G   1% /mnt/mdt
# /dev/xvdb原100GB
```

Lustre的ldiskfs后端文件系统在格式化时，为了保障元数据的高性能和高可靠性，采取了特殊的预留和分配策略。

*   元数据预留 (Inode Space)：Lustre的MDT并不存储实际文件内容，而是存储文件的“索引”（元数据）。为了防止在磁盘空间还没满时元数据索引（Inode）就耗尽，`mkfs.lustre`在格式化时会预分配大量的Inode。在`df` 命令看来，这些预分配的结构占用了大量“已用”或“不可用”的空间。

*   Journal(日志) 空间：为了保证元数据的一致性，Lustre会分配一个较大的Journal区（通常为400MB到数GB），用于记录事务日志。

*   系统保留空间 (Reserved Blocks)：默认情况下，Ext4/ldiskfs会保留5%的空间供root用户使用，防止空间完全塞满导致系统崩溃。

*   Lustre内部管理开销：Lustre会在MDT上创建一组特殊的系统文件（如 `CATALOGS`, `CONFIGS`,`O/0/LAST_ID` 等），用于管理整个集群的配置和对象索引。

可以看到Inode数量非常庞大：

```
# df -i /mnt/mdt
Filesystem       Inodes IUsed    IFree IUse% Mounted on
/dev/xvdb      41943040   266 41942774    1% /mnt/mdt
```

*   在OSS（即MDS） 上初始化OST：

```
# --mgsnode 指向 MDS 的地址，--ost 表示对象存储目标
mkfs.lustre --fsname=hpcfs --mgsnode=192.168.1.11@tcp --ost --index=0 /dev/xvdc
mkdir /mnt/ost0 && mount -t lustre /dev/xvdc /mnt/ost0
```

可以看到：

```
# df -h
Filesystem             Size  Used Avail Use% Mounted on
devtmpfs               4.8G     0  4.8G   0% /dev
tmpfs                  4.8G     0  4.8G   0% /dev/shm
tmpfs                  4.8G   18M  4.8G   1% /run
tmpfs                  4.8G     0  4.8G   0% /sys/fs/cgroup
/dev/mapper/rhel-root   70G   20G   51G  28% /
/dev/xvda2            1014M  352M  663M  35% /boot
/dev/mapper/rhel-home   41G   15G   27G  36% /home
/dev/xvda1             599M  5.8M  594M   1% /boot/efi
tmpfs                  971M     0  971M   0% /run/user/1001
manage01:/slurm-data    17G  7.2G  9.9G  43% /slurm-data
tmpfs                  971M     0  971M   0% /run/user/0
/dev/xvdb               56G  5.6M   51G   1% /mnt/mdt
/dev/xvdc               98G  1.1M   93G   1% /mnt/ost0
# /dev/xvdc 100GB
```

## 4\.  客户端挂载

在计算节点上执行：

```
mount -t lustre 192.168.1.11@tcp:/hpcfs /pfs/storage
```

* * *

# 四、 Lustre详细优化参数表

## 1\.  LNet网络层优化 (InfiniBand场景)

LNet是Lustre的传输基石。在高带宽网络下，默认参数往往无法跑满物理带宽。

|参数分类|参数项 / 路径|建议取值|说明|
|--|--|--|--|
|并发数|peer_credits|32或64|单个对端允许的并发请求数，高并发集群建议调大|
|并发数|credits|256|LNet 层的总信誉额度，确保有足够的槽位处理请求|
|内存限制|max_rpcs_in_flight|32-128|控制客户端到服务器同时进行的RPC数量|
|网络超时|lnet_transaction_timeout|50|在网络拥塞或丢包时缩短超时时间，加速故障转移|

操作方式： 修改`/etc/modprobe.d/lnet.conf`，例如：`options lnet networks=o2ib(ib0) peer_credits=32 credits=256`

## 2\.  操作系统与内核参数 (OS Level)

服务器端的内核调度对存储延迟影响极大。

|优化项|路径 / 命令|推荐配置|目的|
|--|--|--|--|
|磁盘调度|/sys/block/*/queue/scheduler|deadline或noop|避免复杂的电梯算法干扰Lustre自身的并行I/O调度|
|预读大小|/sys/block/*/queue/read_ahead_kb|4096-16384|增加底层磁盘预读，提升大文件顺序读性能|
|脏数据比例|vm.dirty_ratio|20-40|增大内核缓冲区，平衡内存压力与写入吞吐|
|中断绑定|irqbalance|关闭并手动绑定|将IB网卡中断绑定到特定CPU核心，减少上下文切换|

## 3\.  Lustre核心性能参数 (MDS/OSS)

这些参数通常通过 `lctl` 命令在运行时动态调整，或在挂载时持久化。

*   元数据服务器 (MDS) 优化

*   MDT预读(Metadata Read-ahead): `lctl set_param mdt.*.dir_restripe=1` (仅限Lustre 2.12+) 允许在大型目录扫描时进行更高效的元数据获取。

*   最大线程数: `lctl set_param mdt.*.threads_max=512` 对于高并发元数据请求（如大量ls或stat操作），调高线程数可降低排队。

*   对象存储服务器 (OSS) 优化

*   OSS并发线程: `lctl set_param ost.*.threads_max=256` 根据CPU核心数调整，通常建议为核心数的2-4倍。

*   最大条带大小: `lctl set_param obdfilter.*.brw_size=16` 将单次RPC的I/O大小从默认的1MB提升至16MB，显著提升大块连续写吞吐量。

## 4\.  客户端 (Client) 条带化策略优化

条带化（Striping）是Lustre最具威力的工具，需要根据应用模型动态调整。

|应用类型|建议Stripe Count|建议Stripe Size|理由|
|--|--|--|--|
|海量小文件|1|1M|避免多台OSS寻址开销|
|单文件并行写|8-(-1) (全部)|1M-4M|利用多个OST的聚合带宽，适合Checkpoint文件|
|气象/流体大文件|4-16|2M|平衡单文件带宽与系统负载|

> 为某个高性能计算任务目录设置高条带化
>
> lfs setstripe -c 16 -S 2M /pfs/storage/simulation\_data/

* * *

# 五、 运维建议与监控

## 1\.  条带化策略 (File Striping)

这是Lustre的灵魂。运维人员可以根据业务需求调整文件在多少个OST上分布。

*   小文件场景：设置 `stripe_count=1`，减少寻址开销。

*   大文件/高并发场景：增加`stripe_count`，将读写压力分散到多个OSS。

```
# 查看当前目录条带属性
lfs getstripe /pfs/storage/data
# 设置新文件的条带数为 4
lfs setstripe -c 4 /pfs/storage/big_file.dat
```

## 2\.  健康监控

运维人员需重点关注：

1.  LNET状态：通过 `lnetctl` 检查网络连通性。

2.  定期检查平衡性：使用`lfs df -h`。如果某些OST的空间使用率远高于其他，会触发I/O倾斜，导致整体性能下降。

3.  日志监控：监控`/var/log/messages` 或`dmesg`中的"LustreError"，特别是关于 "slow RPC"的报警，这通常预示着底层硬盘可能存在坏道或网络链路不稳定。

4.  Benchmark测试：在交付前，务必使用IOR或mdtest进行基准测试，验证参数调整前后的吞吐率（GB/s）和IOPS差异。


* * *

# 六、 总结与最佳实践

在HPC项目实施中，Lustre分布式并行文件系统的稳定性直接决定了整个集群的作业运行率。

*   高可用性 (HA)：在生产环境中，务必为MDS配置双机热备（如使用Pacemaker+Corosync）。

*   硬件选型：MDT建议使用NVMe SSD以加速元数据处理；OST则可根据成本选择SAS HDD。

Lustre不仅仅是一个存储系统，它是连接计算资源与科学数据的纽带。深入掌握其部署与调优，是每一位HPC架构师与运维工程师的必经之路。
