毅硕HPC | 一文详解HPC环境中的MPI并行计算

# 一、MPI 是什么？

## 1.  并行计算的三种模式

`MPI`：主要用于分布式内存系统，适合跨多个服务器节点的大规模并行任务。

## 2.  MPI 的设计理念

MPI 是一种标准化的消息传递库接口，定义了进程之间如何发送和接收数据。其核心思想是：

*   每个计算单元是一个独立的进程（process）

*   进程之间不共享内存，必须通过显式调用 `MPI_Send/ MPI_Recv` 来交换信息

*   所有通信操作都基于“通信子”（communicator），最常用的是`MPI_COMM_WORLD`

**关键优势：**

*   可扩展性强：可运行于双核笔记本到百万核超算

*   跨平台兼容：支持Linux、Windows、macOS和各种架构（x86、ARM、GPU）

*   生态成熟：几乎所有科学计算软件底层都依赖 MPI

## 3.  MPI 的应用地位

统计数据：据 Open MPI 官方报告，超过 90% 的 Top500 超算系统默认安装 MPI 实现。

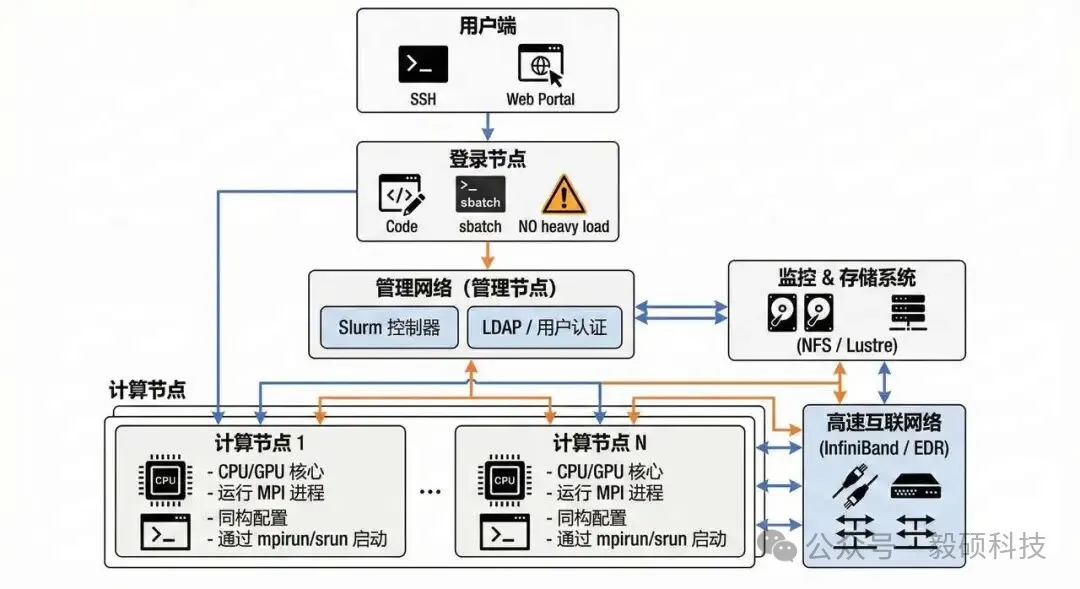

**（1） HPC 集群典型架构图**

![图片](/media/202601/eb1eee5788df4a939ab5607489987a7e4499.png)

*   橙色线：通常代表管理和控制流程。它连接了管理节点（包含Slurm控制器和LDAP认证）到计算节点和存储系统。这些连线用于传输作业调度指令、用户认证信息、监控数据以及配置管理等控制信号。

*   蓝色线：通常代表数据和用户交互流程。它连接了用户端到登录节点，登录节点到管理节点，以及计算节点到存储系统和高速互联网络。这些连线用于传输用户上传/下载的文件、计算节点读取/写入的数据、以及计算节点之间的高速通信数据（如MPI消息）。

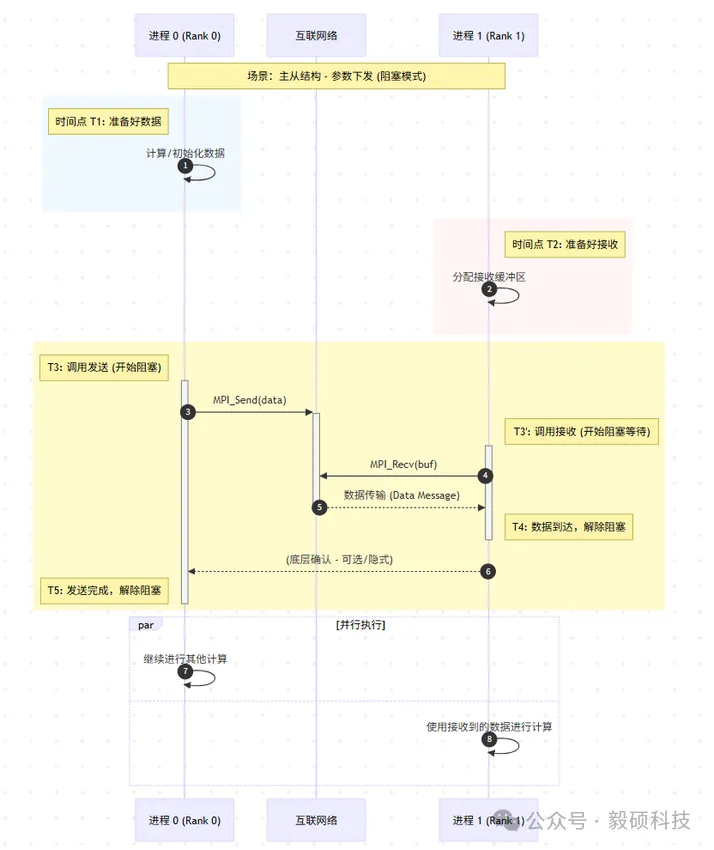

**（2） MPI 点对点通信流程图**

![图片](/media/202601/43c94f3463804c89941420b898eec55e9802.png)

*   方向：单向传输（阻塞模式）

*   用途：主从结构中的参数下发、结果回收

*   阻塞表现：

*   在 Rank 1，`进入 MPI_Recv` 到 `数据到达`之间的时间段，进程处于等待状态，不能做其他事情，这就是阻塞接收。

*   在 Rank 0，`进入 MPI_Send` 到 `发送完成` 之间，进程必须确保数据安全发出（通常意味着发送缓冲区可以安全修改了）才能继续，这也是阻塞发送。

发送先于接收：虽然两个进程可能在不同时间点调用函数，但数据传输动作本身（斜线箭头）必须始于发送方，终于接收方。Rank 1 即使很早就调用了 Recv，也必须等到 T4 时刻数据真正到达才算完成。

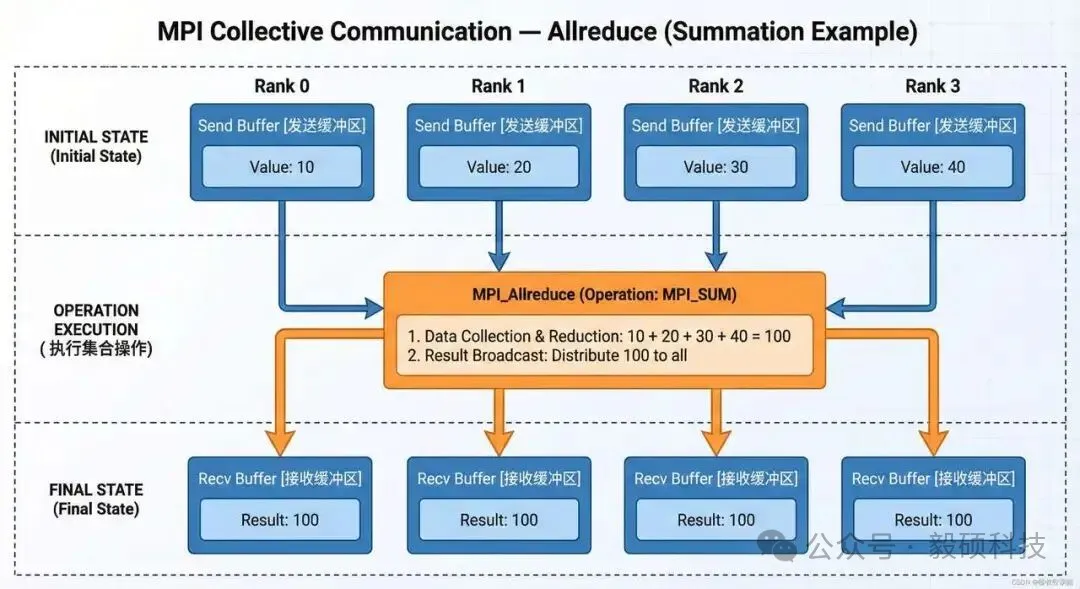

**（3） MPI 集合通信 — Allreduce 示例**

![图片](/media/202601/1ff2accbf562461095b728fb101b57234456.png)

所有进程最终获得相同的结果（如梯度平均），常用于 AI 分布式训练。

* * *

# 二、搭建你的第一个 MPI 开发环境

## 1.  安装 MPI 实现库（推荐 OpenMPI 或 MPICH）

*   Ubuntu/Debian

```
sudo apt update
sudo apt install openmpi-bin libopenmpi-dev
```

*   CentOS/RHEL/Rocky Linux

```
sudo dnf install openmpi openmpi-devel
```

CentOS 7推荐安装 openmpi3 ，openmpi 的版本过低:

```
sudo yum install openmpi3 openmpi3-devel
```

**推荐选择 OpenMPI**：社区活跃、文档丰富、支持 GPU 直接通信（CUDA-aware）

## 2.  编译与运行环境配置

*   加载openmpi模块：

```
module load mpi/openmpi3-x86_64
```

如果出现 `-bash: module: command not found`，使用`source /etc/profile.d/modules.sh`再加载

*   确保已安装：

*   GCC 编译器（`gcc`, `g++` ）

*   `mpicc`（MPI C 编译器封装脚本，安装openmpi3-devel即默认安装）

*   验证安装：

```
mpirun --version
mpicc --showme
```

输出应类似：

mpirun (Open MPI) 3.1.3

...

## 3.  在本地多核机器上测试 MPI 程序

创建测试目录：

```
mkdir ~/mpi-demo && cd ~/mpi-demo
```

编写一个简单的 `hello.c`：

```
#include <mpi.h>
#include <stdio.h>

int main(int argc, char** argv) {
    MPI_Init(&argc, &argv);

int rank, size;
    MPI_Comm_rank(MPI_COMM_WORLD, &rank);
    MPI_Comm_size(MPI_COMM_WORLD, &size);

printf("Hello from process %d of %d\n", rank, size);

MPI_Finalize();
    return 0;
}
```

编译并运行：

```
mpicc -o hello hello.c
mpiexec -n 8 ./hello
```

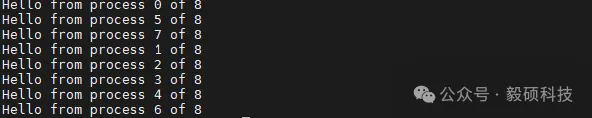

输出：

![图片](/media/202601/ca8c34b9518a44a48857efa6e54179f64758.png)

如果出现：

```
[1764820148.412669] [compute01:10228:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.414829] [compute01:10229:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.412682] [compute01:10230:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.414706] [compute01:10233:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.416116] [compute01:10235:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.421206] [compute01:10236:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.421431] [compute01:10237:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.421575] [compute01:10239:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
Hello from process 0 of 8
Hello from process 1 of 8
Hello from process 2 of 8
Hello from process 3 of 8
Hello from process 4 of 8
Hello from process 5 of 8
Hello from process 6 of 8
Hello from process 7 of 8
```

这是OpenMPI + UCX（Unified Communication X）在 CentOS 7 上因共享内存限制导致的警告：

*   查看当前共享内存限制

`ipcs -l`

```
------ Messages Limits --------
max queues system wide = 32000
max size of message (bytes) = 8192
default max size of queue (bytes) = 16384

------ Shared Memory Limits --------
max number of segments = 4096
max seg size (kbytes) = 18014398509465599
max total shared memory (kbytes) = 18014398442373116
min seg size (bytes) = 1

------ Semaphore Limits --------
max number of arrays = 128
max semaphores per array = 250
max semaphores system wide = 32000
max ops per semop call = 32
semaphore max value = 32767
```

可以看到：max seg size (kbytes) = 18014398509465599，限制已经非常大（接近无限），不用修改

*   检查 `/etc/security/limits.conf`

```
nano /etc/security/limits.conf
# 添加如下内容：

# Increase SHM limits for MPI
*          soft    memlock         unlimited
*          hard    memlock         unlimited
*          soft    nofile          65536
*          hard    nofile          65536
```

*   步骤 3：启用 PAM limits

```
# 确保 SSH 登录时加载 limits。编辑：
sudo nano /etc/ssh/sshd_config
# 确认包含：
UsePAM yes
# 若没有包含，则添加后重启 sshd：
sudo systemctl reload sshd
```

* * *

# 三、MPI 基础编程入门（C语言为例）

## 1.  初始化与终止

```
MPI_Init(&argc, &argv);        // 必须第一个调用
// ... 中间写并行逻辑 ...
MPI_Finalize();                // 必须最后一个调用
```

## 2\.  获取进程身份

```
int rank, size;
MPI_Comm_rank(MPI_COMM_WORLD, &rank);   // 当前进程编号（从0开始）
MPI_Comm_size(MPI_COMM_WORLD, &size);   // 总共多少个进程
```

## 3\.  点对点通信：发送与接收

```
if (rank == 0) {
    int data = 100;
    MPI_Send(&data, 1, MPI_INT, 1, 0, MPI_COMM_WORLD);
} else if (rank == 1) {
    int buf;
    MPI_Recv(&buf, 1, MPI_INT, 0, 0, MPI_COMM_WORLD, MPI_STATUS_IGNORE);
    printf("Received: %d\n", buf);
}
```

**注意**：`MPI_Recv`必须等待对应 `Send` 到达才会返回（阻塞式）

## 4\.  集合通信初探

**（1） 广播（Broadcast）**

```
int value;
if (rank == 0) value = 42;
MPI_Bcast(&value, 1, MPI_INT, 0, MPI_COMM_WORLD);  // 所有进程都得到 value=42
```

**（2） 归约（Reduce）—— 主从结构汇总**

```
int local_sum = rank * 10;
int global_sum;
MPI_Reduce(&local_sum, &global_sum, 1, MPI_INT, MPI_SUM, 0, MPI_COMM_WORLD);

if (rank == 0) {
    printf("Total sum = %d\n", global_sum);
}
```

**（3） 数据分发与收集**

```
int send_data[4] = {10, 20, 30, 40};
int recv_item;

MPI_Scatter(send_data, 1, MPI_INT, &recv_item, 1, MPI_INT, 0, MPI_COMM_WORLD);
printf("Rank %d received %d\n", rank, recv_item);
```

输出（假设 n=4）：
Rank 0 received 10
Rank 1 received 20
Rank 2 received 30
Rank 3 received 40

* * *

# 四、编译与运行 MPI 程序

## 1\.  编译命令

```
mpicc -o myprogram myprogram.c        # 编译
mpiexec -n 8 ./myprogram              # 运行8个进程
```

## 2\.  本地跨核运行

强制绑定到特定CPU核心（提升缓存效率）

`mpiexec --bind-to core -n 4 ./hello`

## 3\.  跨节点运行前提

*   所有节点安装相同版本的 MPI

*   配置无密码 SSH 通信

*   使用共享文件系统（NFS/Lustre），保证每个节点都能访问可执行文件

* * *

# 五、在真实 HPC 集群中运行 MPI 作业（ Slurm 为例 ）

## 1\.  HPC 集群典型工作流

\[用户\] → 编辑代码 → 提交 .job 脚本 → \[Slurm 调度器\] → 分配资源 → srun 启动 mpiexec → 计算节点运行 → 输出日志

## 2\.  编写 Slurm 批处理脚本

保存为 `run_mpi.job`：

```
#!/bin/bash
#SBATCH --job-name=mpi_hello
#SBATCH --nodes=2
#SBATCH --ntasks-per-node=8
#SBATCH --time=00:10:00
#SBATCH --output=hello_%j.out
#SBATCH --error=hello_%j.err

# 加载模块（根据系统调整）
module load openmpi/openmpi3-x86_64

# 编译（可选：也可提前编译好）
mpicc -o hello hello.c

# 启动作业
srun mpiexec -n 16 ./hello
```

参数说明：

*   `--nodes=2`：使用2个计算节点

*  `--ntasks-per-node=8`：每节点启动8个 MPI 进程

*   总共 `2×8=16` 个进程

## 3\.  提交与监控作业

*   提交

```
sbatch run_mpi.job
```

*   查看队列

```
squeue -u $USER
```

*   查看已完成作业统计

```
sacct -j <jobid>
```

*   查看输出

```
cat hello_*.out
```

## 4.  常见问题与解决方案

* * *

# 六、进阶主题与最佳实践

## 1.  非阻塞通信：提升并行效率

```
MPI_Request req;
MPI_Isend(buffer, count, MPI_DOUBLE, dest, tag, MPI_COMM_WORLD, &req);

// 做其他计算...
do_local_work();

// 等待发送完成
MPI_Wait(&req, MPI_STATUS_IGNORE);
```

优点：通信与计算重叠，提高资源利用率

## 2.  性能调优建议

## 3.  容器化支持：Apptainer/Singularity 中运行 MPI

*   构建包含 MPI 的容器镜像（Singularity definition file）

```
Bootstrap: docker
From: ubuntu:20.04

%post
    apt update
    apt install -y openmpi-bin libopenmpi-dev gcc

%runscript
    exec mpiexec "$@"
```

*   构建并运行

```
singularity build mpi_container.sif Singularity.def
srun singularity run mpi_container.sif -n 16 ./my_mpi_app
```

优势：环境隔离、可复现、便于部署复杂依赖

* * *

# 七、真实行业案例解析

**案例一：OpenFOAM 流体仿真中的 MPI 应用**

*   背景：模拟汽车风阻系数

*   方法

*   使用 _decomposePar_ 将网格划分为多个子域

    *   每个子域由一个 MPI 进程负责计算

    *   边界数据通过 MPI 实时交换

*   效果：原本需 72 小时的仿真缩短至 6 小时（使用 128 核）

**案例二：天文 N 体模拟（Gadget-2）**

*   挑战：百亿粒子间的引力计算

*   MPI 角色

*   Domain Decomposition 划分空间区域

    *   All-to-All 通信交换远程粒子信息

    *   Tree Algorithm 与 MPI 结合实现长程力计算

*   成果：成功模拟宇宙大尺度结构形成

**案例三：金融蒙特卡洛期权定价**

Python 伪代码（通过 mpi4py）

```
from mpi4py import MPI

import numpy as np

comm = MPI.COMM_WORLD

rank = comm.Get_rank()

size = comm.Get_size()

# 每个进程生成 10000 条路径

local_paths = generate_paths(n=10000)

local_price = np.mean(local_paths)

# 全局平均

global_price = comm.reduce(local_price, op=MPI.SUM, root=0)

if rank == 0:

final_price = global_price / size

print(f"期权价格估计: {final_price:.4f}")
```

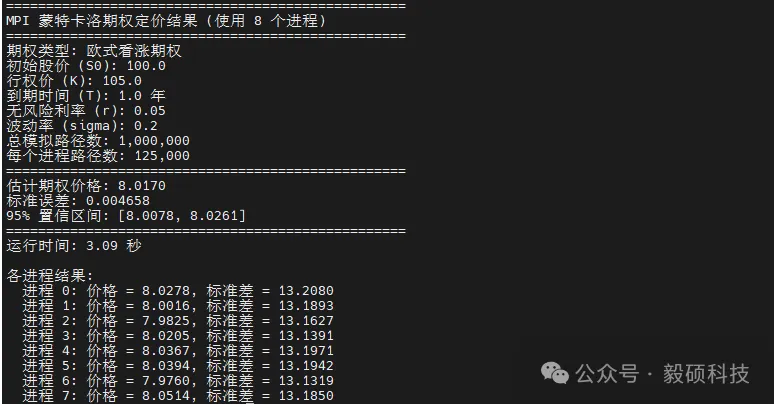

本地机器8个进程测试：

`mpiexec -n 8 python option_pricing.py`

![图片](/media/202601/35034e160288409088804ce1c90a990e3171.png)

效果：100 万次模拟仅运行3.09秒（使用 8 进程）

* * *

# 八、总结

MPI 不仅仅是一种编程接口，它是连接算法与硬件之间的桥梁，是实现“算得更快、看得更远”的关键技术支撑。 通过本教程的学习，你应该已经能够：

*   理解 MPI 在 HPC 生态系统中的核心地位

*   编写基础的 MPI 程序并进行点对点与集合通信

*   在本地和 HPC 集群上成功编译、运行和调试 MPI 作业

*   理解其在科学计算与工程仿真中的典型应用场景

但这只是起点。随着异构计算（GPU+CPU）、混合编程模型（MPI + OpenMP/CUDA）的发展，MPI 正在与其他并行范式深度融合。
